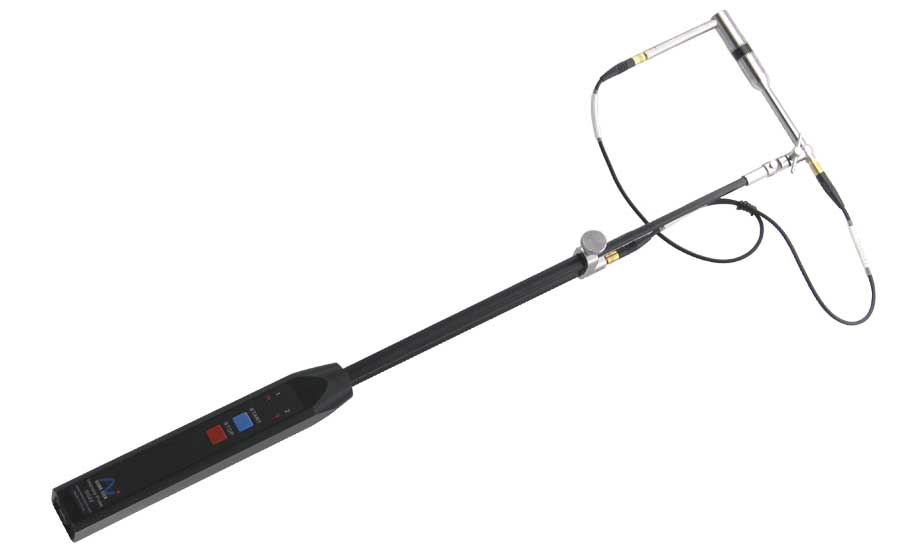

SI522 聲強探頭
產品參數/ Product parameter
SI522 聲強探頭是北京聲望根據 IEC 61043 和 GB/T 17561 開發的聲強測量設備。其配有經過相位匹配的聲望 1/2 英寸預極化傳聲器 MP231，配置為面對面聲強測試方式。用于聲強測試的傳聲器在聲場中需保持固定間隔，三個標配的間隔（Spacer）分別為 8.5mm、12mm 和 50mm，可以覆蓋從 50Hz 至 6.3kHz 的頻率范圍。間隔通過螺紋固定在傳聲器的保護罩上，并可以方便的拆卸互換。
SI522 使用聲望 MA401 前置放大器，并配有一對 1/4 英寸轉 1/2 英寸轉接頭（直通型和彎頭型）用于和 MP231 傳聲器相連。聲強探頭的鋁制手柄上帶有遙控功能，配合軟件可以方便的由單人進行聲強測試。
功能特點：
● 相位、頻響匹配的傳聲器對
● 帶有遙控功能的手柄
● 測量頻率范圍 50Hz ~ 6.3kHz（1/3倍頻程）
應用范圍：
● 聲強測量
● 聲源定位
● 設備故障診斷
二、技術參數/Technical Parameters
技術參數 | |
符合標準 | IEC 61043:1993 2級，GB/T 17561-1998 2級 |
頻率范圍（1/3倍頻程） | 8.5mm 間隔： 250Hz ~ 5kHz |
12mm 間隔： 160Hz ~ 5kHz | |
50mm 間隔： 63Hz ~ 1.25kHz | |
探頭輸出接口 | Lemo連接器（EPG.1B.307） |
探頭輸出線 | 一分三轉接線（Lemo轉雙BNC和USB Type B）、3米延長線 |
操作環境 | 溫度：-10℃ ~ 50℃，濕度：0 ~ 90%RH |
尺寸 | W30 x H433 x D70 |
包裝箱尺寸 | W428 x H153 x D350 |
重量 | 0.46kg（僅聲強探頭，使用8.5mm間隔） |
傳聲器對 | |
傳聲器對 | 相位匹配MP231預極化傳聲器 |
直徑 | 1/2英寸 |
靈敏度（帶轉接頭） | 40mv/Pa |
相位差 | ≤0.15°@ 50Hz ~ 630Hz；≤[f(Hz)/4000] ° @ 630Hz ~ 6.3kHz |
頻率響應差 | ≤0.2dB @ 50Hz ~ 1kHz；≤0.5dB @ 1kHz ~ 6.3kHz |
靈敏度差 | ≤1dB |
前腔等效容積 | 46mm3 @ 250Hz |
溫度系數（-10℃ ~ 50℃） | -0.012dB/℃ |
濕度影響 | ≤0.1dB |
壓力系數（250Hz） | -0.004dB/kPa |
結構尺寸 | IEC 61094-4 WS2 |
前置放大器 | |
前置放大器 | MA401（ICCP供電） |
輸入阻抗 | 6GΩ||0.4pF |
相位差 | ≤0.03°@ 50Hz~250Hz；≤f[kHz]x0.1°@ 250Hz~10kHz |
