OM243/OM263 永久型戶外傳聲器

OM243/OM263 戶外單元是專為戶外噪聲測量而開發的。相比半戶外傳聲器,型戶外傳聲器的主要改進是可使用靜電激勵器進行傳聲器的遠程檢驗??赏ㄟ^(guò)串口通訊控制內置信號源生成5個頻率(250 Hz、500 Hz、1 kHz、2 kHz和4 kHz),聲壓級為90 dB的激勵信號。

產品參數/ Product parameter

為了避免頻繁對戶外傳聲器進行聲校準,可以使用靜電激勵器法對包括傳聲器、傳輸線纜和測量?jì)x器的全鏈路性能進行驗證。當傳聲器的靈敏度和頻率響應發生足以影響測量的變化時,傳聲器已不適于繼續進行噪聲測量,必須進行聲信號校準甚至更換。

OM243/OM263 戶外單元采用靜電激勵器法,將已知的交變靜電力通過電極施加到電容傳聲器的金屬膜片上,推動金屬膜片產生振動以進行校準,也可以用于監測靈敏度的變化。但靜電激勵器不能替代聲校準,定期進行聲信號校準仍然是必要的。

OM243/OM263 則針對90°入射優化,主要面對城市、交通和工業噪聲測量。OM243/OM263 戶外單元經過特殊聲學設計,以滿足在規定入射方向上,其自由場頻率響應都在IEC61672-1的限值范圍內。每支傳聲器都附有單獨的出廠校準證書,包含整套戶外傳聲器的實測靈敏度和自由場頻率響應數據,用戶可使用校準證書對測量數據進行修正以獲得更精確的結果。

OM243/OM263 滿足IP55防護等級,風罩及內部的防雨罩、防塵網,可對傳聲器進行充分保護,能經受風、雨、雪等惡劣天氣的考驗,并防止沙塵對傳聲器的破壞。內置電加熱器可在低溫和高濕環境中自動工作,避免超出傳聲器的工作溫度范圍且防止結露。單柱防鳥架則可以防止鳥類棲息影響測量的準確性。


功能特點:
 ● 針對90°入射進行優化,不加修正即可滿足IEC61672-1
 ● 附有單獨的出廠校準數據,可用于對測量結果進行修正
 ● 內置電加熱器可使傳聲器適應低溫和高濕環境
 ● 可通過串口控制激勵器,并可讀取溫濕度數據和加熱狀態
 ● IP55防護等級,對風、雨、雪、沙塵充分防護,可防止鳥類棲息
 ● 保護套件可快速拆卸,方便進行定期聲校準
 ● 內置靜電激勵器和信號源,可遠程進行系統檢驗
 ● ICCP供電,低自生噪聲,典型噪聲級為約17dBA
 ● 帶有1/4英寸底部螺紋,可安裝于三腳架上


應用范圍:

 ● 環境噪聲自動在線
 ● 城市、交通和工業噪聲測量
 ● 其它惡劣環境中聲學測量和分析

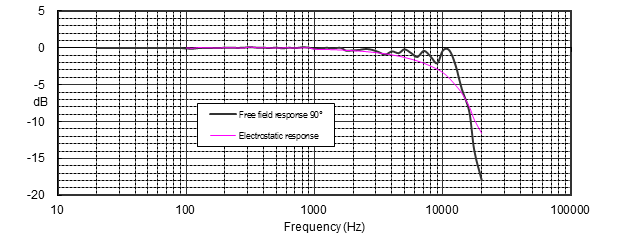

自由場頻率響應90°


二、技術參數/Technical Parameters


技術參數

型號

OM243/OM263

使用場合

適用于城市、交通和工業噪聲測量

參考入射方向

90°

符合標準

GB/T 3785.1-2010 1級,IEC 61672-1:2013 Class 1,ANSI S1.4-1983 Type 1

內部傳聲器

1/2” 預極化傳聲器

聲場類型

自由場

靈敏度

40 mV/Pa (-28 dB re 1V/Pa)

極化電壓

0 V (預極化)

頻率響應

10 Hz~20 kHz (根據IEC 61672-1)

動態范圍

17 dBA~134 dBA

自生噪聲

17 dBA

最大聲壓級

≥ 134 (3 %失真)

峰值聲壓級

137 dBA peak

靜電激勵器

內置靜電激勵器和信號源,可產生90 dBSPL @ 250 Hz、500 Hz、1 kHz、2 kHz和4 kHz激勵信號

風噪聲衰減 (dBA)

20 (風速10 m/s)

輸出阻抗

<30?

最大輸出電壓

±7.1 Vpeak

供電方式

寬電壓直流供電:12 V~32 V

輸出接口

9芯防水插座:SF1212/S9

TEDS

可選,符合IEEE 1451.4 (默認v0.9,可選v1.0)

支架連接螺紋

1/4”英制螺紋

保護等級

IP55 (僅限傳聲器豎直放置)

電加熱器

直流電加熱器,功耗:4 W

溫濕度傳感器

測量前置放大器的表面溫度,測量精度:溫度±0.3 °C,濕度±3 %RH

使用溫度范圍

-30 °C ~ 80 °C

使用濕度范圍

0 %RH ~ 95 %RH

尺寸 (mm)

?90 x 432(不含支撐桿),?90 x 532(含支撐桿)
