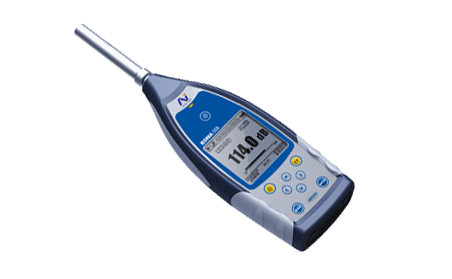

BSWA308 聲級計

BSWA 308 聲級計,是在老款聲級計基礎上升級硬件,并完善功能后的改進型通用聲級計。聲級計將老款的雙芯片(DSP+ARM)架構升級為單芯片架構,使用一顆浮點型處理器完成所有運算和信號處理,升級所有定點算法為浮點算法,提高了運算的精確性和穩定性。另外重新優化了模擬電路設計,從而降低了儀器本底噪聲和線性測量下限。

產品參數/ Product parameter

BSWA 308 符合 1 級標準,已獲得北京市質量技術監督局頒發的形式批準證書和制造計量器具許可證。

BSWA 308 聲級計將最新的計算機技術和聲學測量技術融為一體,符合環保、汽車、工業噪聲測量。

BSWA 308 另有符合Ex ib IIB T4 Gb等級的防爆型號。



功能特點

      ● BSWA 308 為 1 級聲級計

      ● 符合 GB/T 3785.1-2010 和 IEC 61672-1:2013

      ● 實時 1/1 和 1/3 倍頻程功能,符合 GB/T 3241-2010 和 IEC 61260-1:2014

      ● 線性測量范圍:22dBA~136dBA

      ● 單量程,無需換擋,動態范圍 123dB

      ● 支持 A、B、C、Z 頻率計權,F(xiàn)ast、Slow、Impulse 時間計權

      ● 并行計算 3 組 Profile 和 14 組自定義測量(任意頻率計權、時間計權組合)

      ● 測量 SPL、LEQ、Max、Min、Peak、SD、SEL、E

      ● 統計百分比計算(LN),時間歷程曲線顯示

      ● 24h 自動測量(使用定時器)

      ● 全浮點數字信號處理,頻響范圍寬,動態范圍大,儀器本底噪聲低

      ● 4G 大容量 MicroSD 卡(TF卡)存儲

      ● RS-232 遠程控制端口

      ● 可通過微型熱敏打印機打印測量數據

      ● 內置 GPS(選配),可 GPS 授時


應用:

         ●常規噪聲測量                                                ●環境噪聲評價

         ●產品噪聲測試                                                ●職衛噪聲測量



新款聲級計主要升級了如下功能:

 ● 主處理器為帶浮點協處理器ARM                   ● 完善USB功能,連接計算機可被識別為U盤
 ● 升級為白色背光液晶屏 ● 可通過USB接口升級固件,支持USB供電
 ● 完善測量設置(積分時間至24小時) ● 支持24h自動積分測量
 ● 數據存儲支持0.1s、0.2s、0.5s間隔 ● 內置GPS模塊(可選),并可通過GPS授時
 ● 可保存5組設置模板,用于不同應用場合        ● 單量程,動態范圍:123dB
 ● 加入B計權,以滿足ANSI標準用戶 ● 聲級計本底進一步降低(僅限1級)

 ● 加入上電開機和開機測量模式,

 ● 方便集成到其他系統中

 ● 測量上限達136dBrms/139dBpeak(50mV/Pa傳聲器)



二、技術參數/Technical Parameters


技術指標
符合標準GB/T3785.1-2010、GB/T3785.2-2010、IEC60651:1979、IEC60804:2000、IEC61672-1:2013、ANSI S1.4-1983、ANSI S1.43-1997
準確度等級1級
標配傳聲器MPA231T:1/2英寸預極化測量傳聲器、1級    靈敏度40mV/Pa,頻響范圍3Hz~20kHz
傳聲器接口TNC接口,帶ICCP供電(4mA/24V)
檢波器、濾波器全浮點數字信號處理(數字檢波、數字濾波)
測量功能

LXY(SPL)、LXeq、LXYSD、LXSEL、LXE、LXYmax、LXYmin、LXPeak、LXN。

其中 X為頻率計權A、B、C、Z;Y為時間計權F、S、I;N為統計百分比1~99任意設置

積分時間1s-24h自定義積分時間,重復次數無限或1~9999
24小時自動測量自動測量、支持連續數據(SWN)存儲和當前數據(CSD)存儲
頻率計權并行A、B、C、Z(也可作用于1/1和1/3倍頻程)
時間計權并行F、S、I,以及Peak
倍頻程1

實時1/1倍頻程:8Hz~16kHz       實時1/3倍頻程:6.3Hz~20kHz

 GB/T 3241-2010、IEC 61260-1:2014 ANSI S1.11-2004,以10為底

結構傳播判斷給出固定設備結構傳播存在的概率,自動判斷結構傳播的問題所在
本機噪聲2聲信號:19dB(A)、25dB(C)、31dB(Z) 電信號:12dB(A)、17dB(C)、22dB(Z)
測量上限2146dB(A);可擴展至170dB(A)(5mV/Pa傳聲器)
頻響范圍110Hz~20kHz
線性范圍2,322dBA~146dBA 可定制170(A) 倍頻程:30dB~136bB
動態范圍2123dB(13dBA~136dBA)
Peak C范圍2,347dBA~139dBA
量程單一量程,無需換擋
AD位數24位
采樣率48kHz
噪聲曲線噪聲時域曲線顯示,顯示時間:1min、2min、10min可選
屏幕顯示分辨率160x160,白色背光LCD,對比度14級可調
存儲標配32G MicroSD卡(TF卡),可外接移動硬盤
后處理軟件使用VA-SLM 讀取存儲文件,進行后處理分析,并生成報告
數據導出可通過USB口連接計算機并讀取存儲卡中數據文件(虛擬U盤)
輸出交流(最大輸出5Vrms,±15mA)、直流(10mV/dB,最大輸出15mA),RS-232串行接口,USB虛擬串口
報警用戶自定報警限值,LED指示報警狀態
供電

4節1.5V五號堿性電池(LR6/AA/AM3),可外接充電寶支持長時間檢測,

 也可外接直流供電(7V~14V 500mA)或USB供電(5V 1A)

實時時鐘

出廠已校準,30天誤差<26秒(<10ppm,25℃±16),內置后備電池,

更換電池時鐘無需重新設定,可GPS授時(GPS為選購件)

固件升級用戶可通過USB接口自行升級固件
操作環境溫度-10℃~ 60℃,濕度20% ~ 90%RH
溫度測量主屏實時顯示機內溫度
尺寸W70 x H300 x D36
重量約620g(含4節堿性電池)
選配件
GPS接收器類型:50通道;定位時間:冷啟動27s,溫啟動27s,熱啟動1s;靈敏度:跟蹤-161dBm,捕獲-160dBm,冷啟動-147dBm,熱啟動-156dBm;更新頻率:1Hz,定位精度:2.5m,授時精度:30ns,速度精度:0.1m/s;工作環境:運動加速度≤4g,海拔<50000m,速度<500m/s
聲校準器XC121,1級,94dB/114dB,1kHz
打印機微型針式或熱敏打印機,可選,RS-232接口
注意:

1. 受限于傳聲器頻響,BSWA 309測得的超過12.5kHz的數據可以忽略;

2. BSWA 308使用40mV/Pa傳聲器測得此值;BSWA 309使用40mV/Pa傳聲器測得此值;

3. 根據GB/T3785和IEC61672的要求測得此值。
