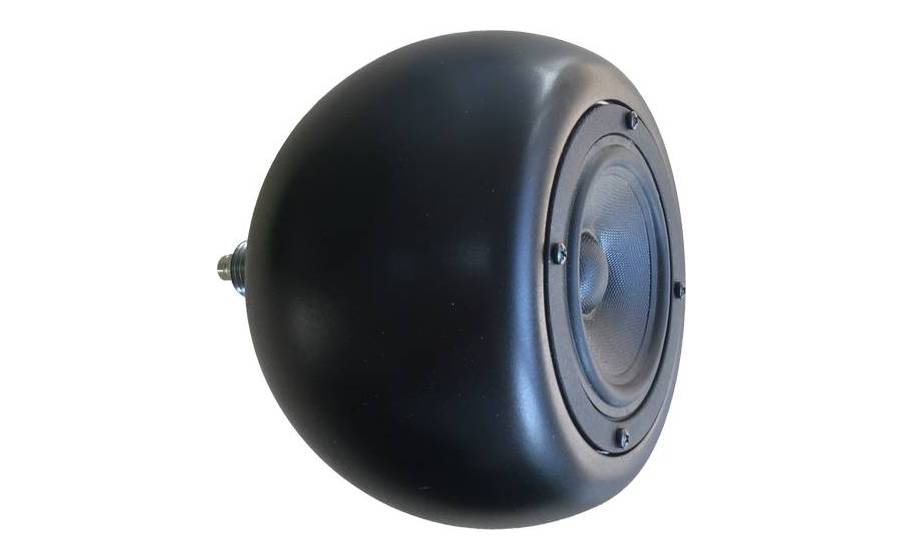

CA918 自由場標準聲源
CA918 是為滿足 IEC 61094-8 工作標準傳聲器自由場測試所需而設計的標準聲源，也可用于 IEC 62585、IEC 61672、GB/T 3785、JJG 188 等標準中所規定的自由場測試聲源，進行傳聲器、聲級計等聲學設備的自由場靈敏度和頻率響應等測試。
產品參數/ Product parameter
通常，CA918 用于在自由場中進行傳聲器靈敏度的比較法測定，其原理為：首先使用參考傳聲器在自由場中指定位置測量聲壓級，然后替換為待測傳聲器。若兩個傳聲器的聲學中心位于聲場中的同一點上，且該點的聲場保持不變，則根據被測傳聲器與參考傳聲器的輸出電壓之比和參考傳聲器的自由場靈敏度，即可確定被測傳聲器的自由場靈敏度。此種測試方法不僅要求有一個高質量的全消聲室或半消聲室，也要求有一個高質量的聲源。
選擇什么樣的揚聲器作為聲源，對自由場測試的頻率范圍和測量不確定度有著重要的影響。理想情況下，揚聲器應足夠小以滿足點聲源特性，并在所需頻率范圍內都保持全指向性，其靈敏度應足夠高以在測量位置產生足夠的聲壓級，其輸出應隨時間穩定，且頻率響應也應在所需頻率范圍內盡量平坦。
然而，揚聲器的實際設計很少能滿足所有這些要求，必須做出妥協。
此外，由于聲音將從揚聲器的各個方向輻射，揚聲器外殼或安裝裝置的邊緣可能成為次級輻射位置，從而無法保持平面行波聲場。因此，揚聲器外殼的設計必須考慮使這些影響最小化。
為此，作為自由場中所使用的聲源，CA918 選用了 3.5 寸高靈敏度揚聲器單元，機械 Q 值（Qms）低至 3.2，同時總 Q 值（Qts）低至 0.29，如此低的Q值使得揚聲器具有更寬的頻率范圍，可在 125 Hz ~ 20 kHz 頻率范圍內滿足使用要求。高達 89.8dB 的靈敏度使其在達到規定聲壓級時還保持較低的失真，4Ω 的標稱阻抗可達到最大 30 W 輸出功率，并降低對功率放大器輸出電壓的要求。此外，聲源的外殼設計為球形，并使揚聲器的邊沿與球形相切，使得外殼導致的次級輻射也為球形輻射，避免形成指向性。
選擇什么樣的揚聲器作為聲源，對自由場測試的頻率范圍和測量不確定度有著重要的影響。理想情況下，揚聲器應足夠小以滿足點聲源特性，并在所需頻率范圍內都保持全指向性，其靈敏度應足夠高以在測量位置產生足夠的聲壓級，其輸出應隨時間穩定，且頻率響應也應在所需頻率范圍內盡量平坦。
然而，揚聲器的實際設計很少能滿足所有這些要求，必須做出妥協。
此外，由于聲音將從揚聲器的各個方向輻射，揚聲器外殼或安裝裝置的邊緣可能成為次級輻射位置，從而無法保持平面行波聲場。因此，揚聲器外殼的設計必須考慮使這些影響最小化。
為此，作為自由場中所使用的聲源，CA918 選用了 3.5 寸高靈敏度揚聲器單元，機械 Q 值（Qms）低至 3.2，同時總 Q 值（Qts）低至 0.29，如此低的Q值使得揚聲器具有更寬的頻率范圍，可在 125 Hz ~ 20 kHz 頻率范圍內滿足使用要求。高達 89.8dB 的靈敏度使其在達到規定聲壓級時還保持較低的失真，4Ω 的標稱阻抗可達到最大 30 W 輸出功率，并降低對功率放大器輸出電壓的要求。此外，聲源的外殼設計為球形，并使揚聲器的邊沿與球形相切，使得外殼導致的次級輻射也為球形輻射，避免形成指向性。
總之，CA918 是一種設計完善，性能優異的自由場標準聲源，是消聲室聲源的理想選擇。
功能特點
● 3.5寸高靈敏度揚聲器單元

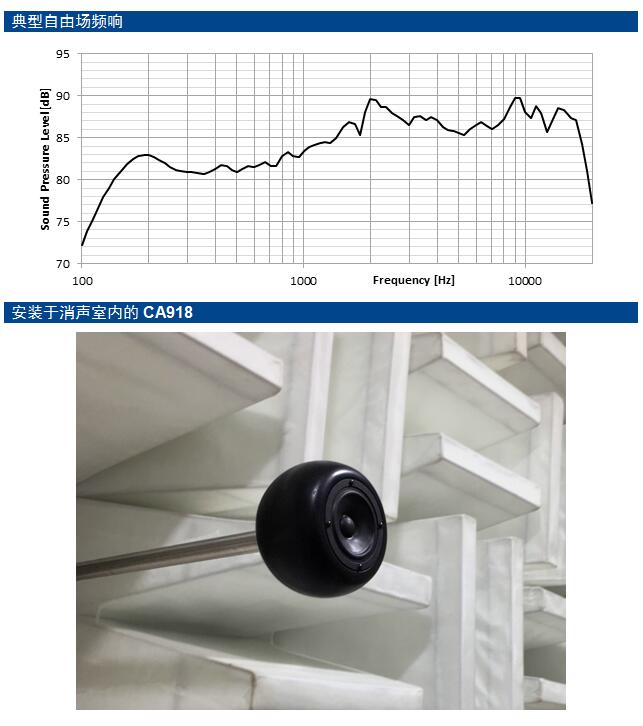

● 頻率范圍125 Hz ~ 20 kHz（± 7 dB）
● 低失真、高Q值
● 球形外殼設計降低了次級輻射影響
應用范圍
● 傳聲器、聲級計的自由場靈敏度、頻率響應測試
技術參數
| 技術指標 | |
|---|---|
| 頻率范圍 | 125 Hz ~ 20 kHz（± 7 dB） |
| 基準聲壓級 | 84 dB |
| 總失真 | ≤ 3 % |
| 揚聲器單元 | 3.5英寸銣磁鐵揚聲器單元，靈敏度89.8dB，總Q值0.29 |
| 標稱阻抗 | 4 Ω |
| 額定功率 | 15 W（持續） |
| 峰值功率 | 30 W（短期：占空比1/3，開通時間50 s） |
| 輸入接口 | BNC |
| 尺寸1（mm） | W150 x H150 x D161 |
| 重量1 | 1.17 kg |
| 注1： | 數據僅適用于聲源本身，不包含延長桿。 |
