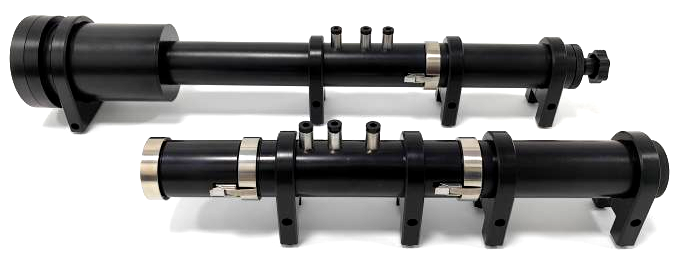

XSW系列阻抗管
產品參數/ Product parameter
XSW系列阻抗管基于于雙傳聲器傳遞函數法設計，僅需一次測試即可獲得全測量頻率范圍內的材料法向的聲學特性，搭配MCR軟件，管件可測試的材料參數包括：吸聲系數、反射系數、聲阻抗率、聲導納率及傳遞損失，傳播波數等。
功能特點:
● 符合吸聲系數標準GB/T 18696.2、GB/J 88、ISO 10534-2和ASTM E1050，以及傳遞損失標準GB/Z 27764和ASTM E2611規定的傳遞函數法對管件的要求
● 可分離試件管，便于放置待測材料
● 相比駐波比法，測量更加快速和準確
● 不同傳聲器間距的組合測量可覆蓋更寬的頻段
● 50mm內徑設計，介于市面上常用的100mm和30mm管之間。滿足常規頻段要求
● 管間密封和卡扣連接結構經過改良，密閉隔聲性能顯著提升，且管件安裝更方便、快捷
應用范圍:
● 材料聲學特性的定量測試
● 為仿真軟件提供所需的材料聲學系數
二、技術參數/Technical Parameters
阻抗管 | ||
型號 | XSW4301 | XSW4331 |
符合標準 | GB/T 18696.2、GB/J 88、ISO 10534-2 ASTM E1050-19 | GB/Z 27764 ASTM E2611-17 |
頻率范圍 | 100 Hz~4 kHz | 100 Hz~4 kHz |
管徑 | 50 mm | 50 mm |
傳聲器間距 | 短：30mm；長：70mm | 短：30mm；長：70mm |
適配傳聲器 | 2*1/4”傳聲器 | 4*1/4”傳聲器 |
管長1 | 757 mm | 1087 mm |
零吸收 | 50 Hz~4 kHz: <5 %，5 kHz~6.4 kHz: <10 % （按1/3倍頻程計算） | |
操作環境 | 溫度：-10 °C~50 °C，濕度：5 %RH~95 %RH（無冷凝） | |
發聲單元 | 4 ?揚聲器，額定功率10 W，峰值功率30W，香蕉插座 | |
注1：此長度為最小組合狀態。 | ||
