PXIe 多通道測試系統

中科新悅的大數據采集系統可搭配多種硬件,支持2-128通道的數據采集和分析??蔀椴煌挠脩?hù)需求提供相應的軟硬件組合。測試軟件由長期從事聲學和振動測量的科研人員開發,有自主知識產權,未來隨著標準的變化和用戶的要求,隨時進行升級更新。

產品參數/ Product parameter

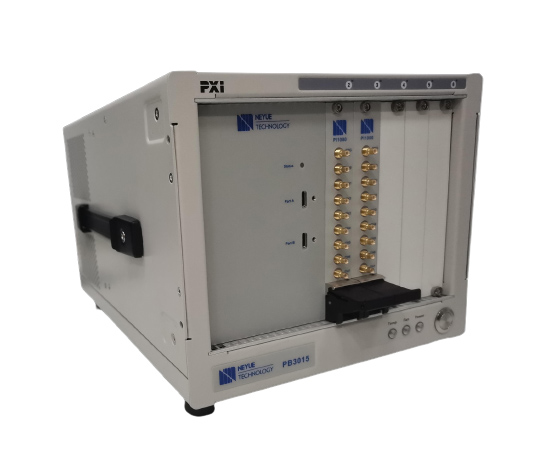

PXI 機箱和控制器

中科新悅提供兩款先進的PXIe機箱用來滿足多種多樣的測試和測量要求,靈活輕巧的機箱設計具有很好的便攜性,同時還具有支持寬溫運行、更低的運行噪聲和堅固的系統結構等特點。機箱提供多個混合外設插槽,兼容PXI Express\PXI等模塊,提供最高8GB/s的系統帶寬及每個外槽2GB/s的最高帶寬。適用于噪聲振動的多通道測試。

技術指標





型號

PB3015

PB3019

計算機接口

雷電 3.0,2m線纜

雷電 3.0

數據采集卡槽

4

8

總線

PXI/PXIe

PXI/PCI/cPCI/PXIe

帶寬

2GB/s

2GB/s(所有插槽)

供電

100-260VAC, 50-60Hz

100-260VAC, 50-60Hz

尺寸

213.4 х 175.4 х 306.7 mm

313х191.4х465.3 mm

重量

6.4kg

8.8kg



數據采集卡

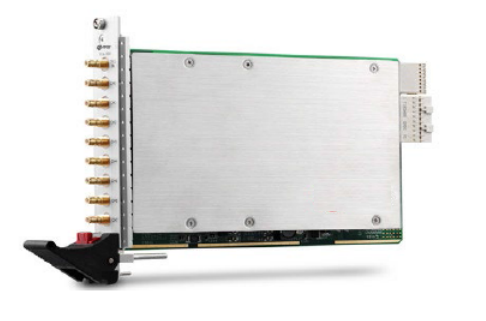

中科新悅PI1080 是一款高性能、高密度的動態信號采集模塊,它提供了8通道24位模擬輸入通道,同步采樣率最高可達204.8Ks/s,并支持107dB的動態采集范圍,交流耦合截止頻率至0.5Hz,且所有的通道都包含4mA的激勵電流,可直接用于加速度傳感器和傳聲器的ICCP供電。是多通道噪聲振動數據采集測試的理想選擇。

技術指標



型號

PI1080

總線

PXIe

輸入通道

8通道模擬輸入

輸入接口

SMB

輸入耦合

AC/DC/ICCP

ICCP供電

4mA/24V

精度

24位

采樣率

最高204.8kS/Ch

動態范圍

107dB

增益

±1V,±10V

交流耦合截止頻率

0.5Hz

串擾

<-100dB

總諧波失真

<-104dB

下一個:F100/F50 方形阻抗管系統
