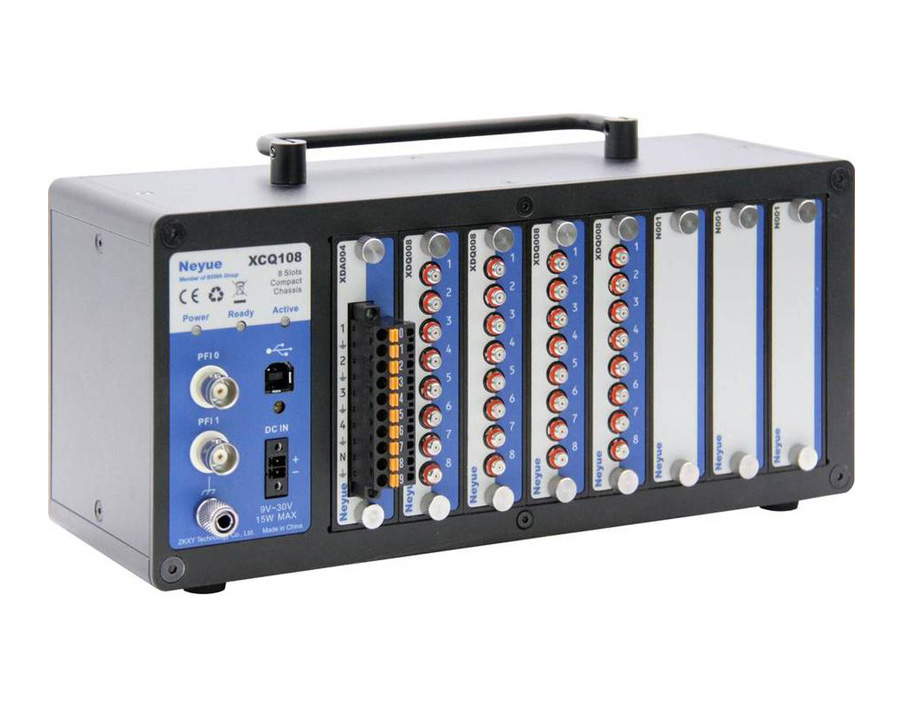

XCQ108 可擴展多通道數據采集系統

XCQ108 是中科新悅推出的一款新型可擴展多通道數據采集系統，可支持插入 8 塊模擬數據采集卡或模擬輸出卡，最多可創建 64 通道的多功能的組合測量?jī)x器。機箱另帶有兩個通用輸入輸出 PFI 接口，可作為脈沖輸入或輸出之用，使用 USB 接口與計算機進行數據傳輸。

產品參數/ Product parameter

XCQ108 可支持XDQ004（四通道模擬采集）、XDQ008（八通道模擬采集）、XDA004（四通道模擬輸出）等，插入機箱的采集卡都支持板卡之間的數據同步采樣和輸出。


功能特點

  •       ● 可支持插入8塊模擬數據采集卡或模擬輸出卡，最多可實現64通道

  •       ● 機箱帶有兩個通用輸入輸出PFI接口

  •       ● 支持同步采集或輸出

  •       ● 便攜、小體積的緊湊型機箱

  •       ● 與計算機通過USB接口進行數據傳輸


  • 應用范圍

  •       ● 聲陣列應用

           ● 其它多通道數據采集應用


    • 二、技術參數/Technical Parameters
    技術指標
    XCQ108技術參數
    板卡插槽數量8
    機箱PFI最大輸入輸出頻率：1 MHz，接口：BNC;輸入高閾值：>2.3 V，輸入低閾值：<0 8="" v="" 20="" vpk="">3.4 V，輸出低電壓：<0.8 V，最大輸出電流：±8 mA
    USB接口1USB-Type B，符合USB 2.0 High-Speed
    供電方式外接直流供電9 V~30 V（15 W最大）
    操作環境溫度：-10°C~50°C，濕度：5%~95%RH（無冷凝）
    尺寸W260 x H155 x D110
    重量0.9kg（空機箱）
    注1：如使用USB HUB連接X(jué)CQ108和計算機，應保證HUB可靠供電。
    XDQ004技術參數
    輸入通道4通道同步采樣
    輸入接口BNC，ICCP供電（2mA/21V）和AC/DC切換（軟件控制）
    自生噪聲30dBA（參考靈敏度：50mV/Pa）
    輸入頻響范圍2Hz~20kHz（±0.5dB，輸入采樣率51.2kHz）
    輸入動態范圍101dB
    AD分辨率24位
    最大輸入電壓±5Vpk
    供電方式專用總線供電
    操作環境溫度：-10°C~50°C，濕度：5%~95%RH（無冷凝）
    XDQ008技術參數
    輸入通道8通道同步采樣
    輸入接口BNC，ICCP供電（2mA/21V）和AC/DC切換（軟件控制）
    自生噪聲25dBA（參考靈敏度：50mV/Pa）
    輸入頻響范圍2Hz~20kHz（±0.5dB，輸入采樣率51.2kHz）
    輸入動態范圍106dB
    AD分辨率24位
    最大輸入電壓±5Vpk
    供電方式專用總線供電
    操作環境溫度：-10°C~50°C，濕度：5%~95%RH（無冷凝）
    XDA004技術參數
    輸出通道4通道模擬輸出
    輸出接口10-pin可拆卸端子連接器（螺釘固定）
    輸出噪聲更新率100 kS/s：600 uVRMS，不更新時：260 uVRMS
    輸出壓擺率4 V/us
    輸出建立時間（100pF負載）20 us
    DA分辨率16位
    最大輸出電壓±10 Vpk
    最大輸出電流±1 mA每通道
    輸出阻抗2 Ω
    供電方式專用總線供電
    操作環境溫度：-10 °C~50 °C，濕度：5%~95% RH（無冷凝）
